Tikslios CNC tekinimo staklių dalys

Faktinio apdorojimo procese, pvz., pjaunant 45# plieninį išorinį apskritimą, kurio skersmuo yra 60 mm, tolerancija paprastai nustatoma ties –0.02–0, o tai reikalauja, kad atliktume grubų apdirbimą ir apdailą. Apdorojus grubų apdirbimą, detalės išorinis apskritimo dydis turėtų būti 50,5–50,3. Iš jų dažnai neatsižvelgiame į nuolaidą po grubaus apdirbimo, kai apdirbame detales. Jei pjovimas atliekamas su sąlyga, kad apdailos įrankis ir pjovimo parametrai nepasikeis, dydis bus per didelis. Po grubaus apdirbimo matavimo rezultatas yra 50,6 mm. Turime nustatyti įrankio kompensaciją per poslinkio sąsają. Reikia apskaičiuoti galutinę įvesties vertę. X ašies parametrų nustatyme būtina įvesti –0,1 mm, kad atitiktų reikalavimus, tačiau paprastai nustatome dydį, kad būtų mažesnis nei maksimalus dydis. Dydžio reguliavimas iki 50,45 mm yra geriausia dydžio vertė.

Kai neapdorotas apdirbimo dydis yra kvalifikuotas, turime pakoreguoti apdailos dydį. 60 mm išorinio apskritimo dydis koreguojamas pagal –0.02 ~ 0 tolerancijos reikšmę. Optimalus dydis yra 59,99 mm. Jei išmatuotas dydis yra 60,02 mm, reikia apskaičiuoti skirtumą tarp 60,02 mm ir 59,99 mm ir kompensuoti –0,03 mm apdailos įrankio X ašies kryptimi ir išmatuoti dar kartą. Jei dydis atitinka reikalavimus, dalį galima išardyti ir tęsti apdorojimą. Nustatydami įrankio kompensaciją, turime Kad būtų aišku, CNC tekinimo staklės yra parametruojamos pagal skersmenį.

Matuojant išorinį apskritimą, jei išorinio apskritimo ilgis yra per ilgas, turime jį matuoti atkarpomis. Nustačius, kad išorinis apskritimas turi kūginį, jį reikia derinti per programą. Pavyzdžiui: to paties išorinio apskrito paviršiaus smailėjimas ilgio kryptimi ir skersmens kryptimi yra 80 mm, smailėjimas yra 0.04 mm, reguliavimo programa G{ {10}}1X–0.04Z–80.F0.1 priekiniam kūgiui, o reguliavimo programa yra G01X0.04Z–80.F0 atbulinės eigos kūgiui. 1. Operatorius turi tiksliai patikrinti dydį per bandomąjį pirmojo gabalo pjovimą, kad būtų išvengta partijos išmetimo. Apdorojimo metu vietoje dirbantys operatoriai turėtų laiku stebėti pjovimo skysčio skysčio lygio padėtį. Kai skysčio lygis yra per žemas, turėtume laiku įpilti pjovimo skysčio, kad išvengtume įsipainiojimo.

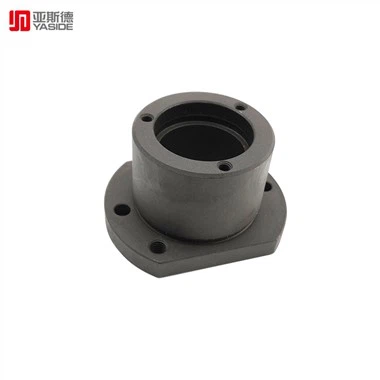

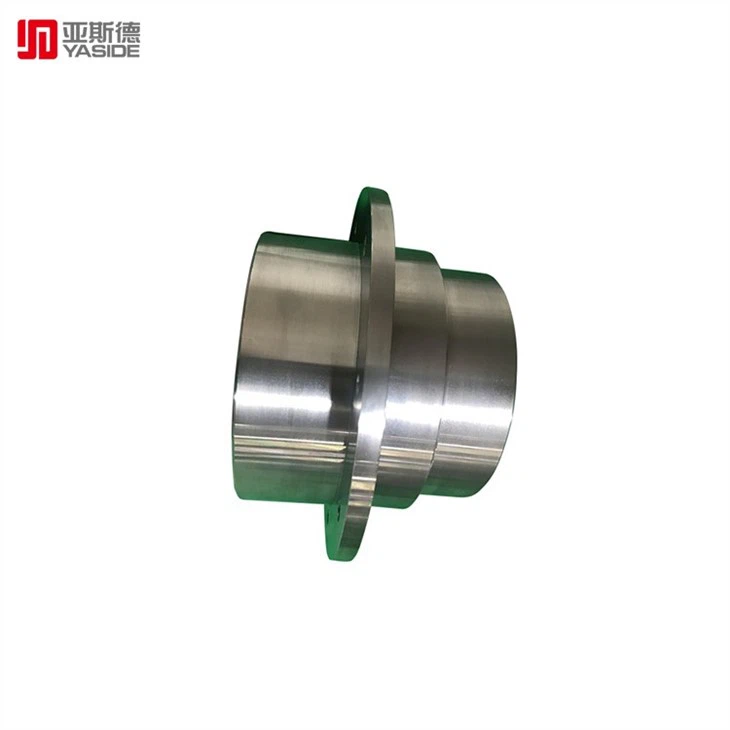

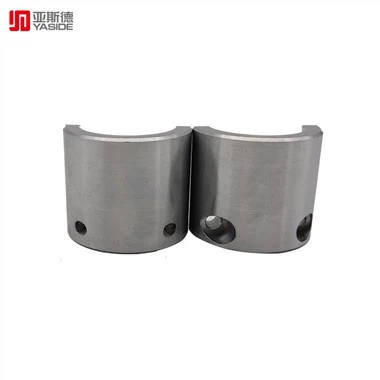

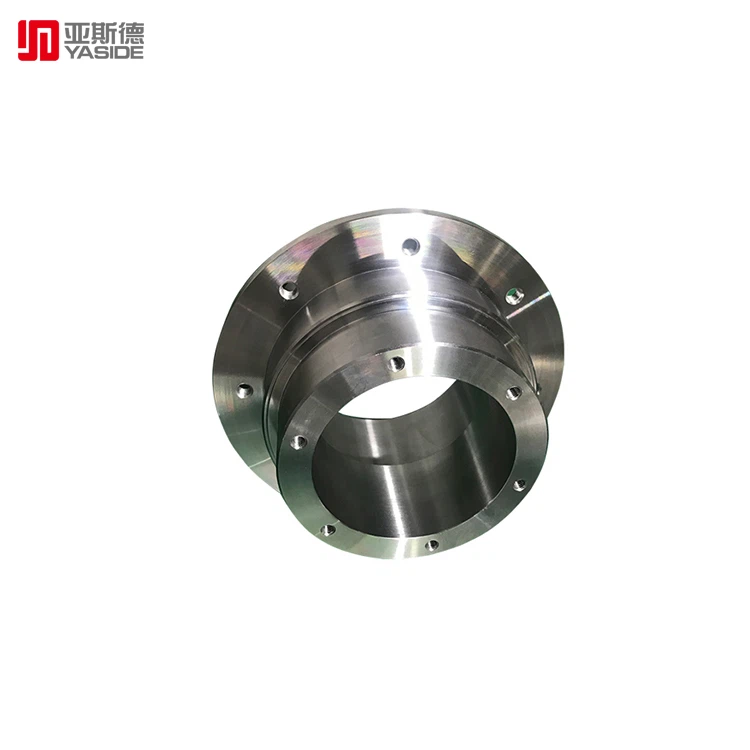

Produkto demonstravimas
